镁蒸汽多层高效结晶器

　　一、产品用途

　　本产品主要用于高纯镁蒸汽的连续真空结晶、出料。

　　二、产品特点

　　1、在真空条件下进行镁蒸汽的结晶，确保高纯金属镁中各种元素不被氧化、污染，生产出高纯镁结晶。
　　2、具有多层高效结晶、连续生产的特点。
　　3、结晶器内设置多层结晶器，结晶效率高。
　　4、在整个生产过程中，无须人工操作，镁结晶不会被氧化，不会造成二次污染。
　　5、本设备及工艺是西格马集团公司的创新新型技术，具有结晶效率高、产成率高、产量大、综合成本低的显著特征。

　　三、结晶器的结构

　　1、设备组合：冷却系统、自动控制系统、双层水循环冷却壳体、扫晶系统、真空系统、测量系统、冷却塔、管道和支架。
　　2、采用特殊的不锈钢材料制备炉罐，多层结晶器直接插入结晶器内冷却，冷却效率高，产量大。
　　3、设置多个多路进出水口，镁蒸气在真空条件下冷却、结晶，可以实现连续生产。
　　4、设置有真空抽气口、进气口用于结晶器内通过抽真空、换气实现无氧状态下冷却结晶。
　　5、整个工艺过程中，进出水流量、温度、压力、出料口阀门通过PLC控制系统，实现自动生产，没有安全生产风险。
　　6、扫晶器、变速电机通过PLC控制系统，结晶器内产生的结晶可以自动进入接收器内。
　　7、采用触摸屏中文操作界面，自动进水、自动扫晶、自动出料、自动监测炉内含氧量，自动显示温度、压力、真空度及自动记录工艺曲线。
　　8、新型设备、新型工艺、创新技术，是制备高纯镁合金的理想设备。

　　四、技术参数

　　1、结晶速度：200-250kg/h
　　2、结晶器容量：大约L
　　3、日生产能力：3000kg
　　4、工艺温度：80℃-150℃
　　5、冷却介质：循环水冷却
　　6、出料方式：自动出料
　　7、冷却方式：自动进出水、自动检测水温、自动控制冷却塔、超温、超压、短偶、断电自动报警。
　　8、炉罐材质：采用特殊不锈钢材料
　　9、冷却器功率：4.5KW
　　10、测量系统：结晶器内温度测量、压力测量、含氧量测量、真空测量，循环水水温自动测量，流速自动控制
　　11、出料系统：采用真空挡板阀控制出料口
　　12、真空系统：采用机械泵+罗茨泵真空机组
　　13、控制系统：采用触摸屏中文操作界面，自动控制结晶器内温度、自动控制循环水流速、自动出料、自动控制冷却塔、自动监测炉内含氧量，自动显示结晶器内温度、压力、真空度及自动记录工艺曲线。

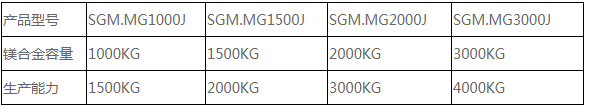

       14、产品规格

产品型号	SGM.MG1000J	SGM.MG1500J	SGM.MG2000J	SGM.MG3000J
镁合金容量	1000KG	1500KG	2000KG	3000KG
生产能力	1500KG	2000KG	3000KG	4000KG
